BESCHREIBUNG

Basisinformation.

Modell Nr.	LT-010
Typ	Universal
Transportpaket	im Kraftpapierkarton
Spezifikation	LUU
Warenzeichen	CIE
Herkunft	Hergestellt in Ningbo, China
HS-Code	84831020
Produktionskapazität	2000000 Stück/Jahr

Produktbeschreibung

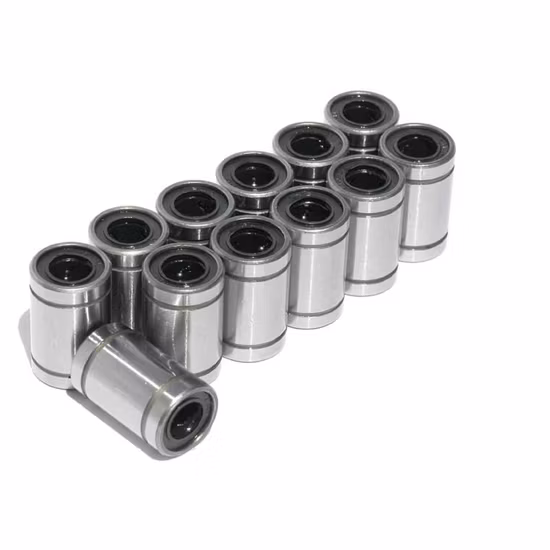

Lange Linearlager mit Kugelbewegungen
Das lange Linearlager trägt schwerere Lasten und führt besser als der Standardtyp, abgesehen von einer großen Längenzunahme.
Es besteht aus zwei Käfigen, und jeder Käfig ist mit Stahlkugeln ausgestattet. Dadurch ist das Produkt besonders für den Einsatz im Drehmomentbereich geeignet
Gelegenheiten laden. Die drei Serien LM-LUU, LME-LUU und LMB-LUU werden für verschiedene Regionen hergestellt. Zum Beispiel,
Die LM-LUU-Serie eignet sich besser für den Einsatz in Asien, während die LME-LUU-Serie Unterschiede in Größe und Toleranz aufweist
ist besser für den Einsatz in Maschinen europäischer Länder geeignet. Darüber hinaus erfreut die in Zollgrößen erhältliche LMB-LUU-Serie
verstärkte Tragfähigkeit. Da jede Serie von langen Linearlagern über verschiedene Abmessungen verfügt, können sie in Maschinen unterschiedlicher Größe eingesetzt werden.

Das in metrischen Größen erhältliche metrische Linearlager LM-LUU wird häufig in asiatischen Ländern wie Japan, Südkorea,
China und so weiter. Es kann je nach Nennwellendurchmesser im Bereich von 6 mm bis 60 mm in mehrere Typen unterteilt werden.
Mit einer Länge von 80 mm und einem Außendurchmesser von 32 mm kann das Produkt zur Unterstützung der Welle mit einem Nenndurchmesser von 20 mm verwendet werden.
Aufgrund der glatten Oberfläche lässt sich das Produkt gut verarbeiten. Darüber hinaus kann es in jede Richtung installiert werden,
und kann präzise arbeiten, wobei nur eine Achse als Stütze erforderlich ist. Dieses metrische Linearlager kann die Drehung gut unterstützen
der Welle und der Teile auf der Welle und kann die normale Arbeitsposition und Drehgenauigkeit der Welle aufrechterhalten. Daher ist es eine gute Wahl für Benutzer.
Technische Parameter

Nennwellendurchmesser. mm	Langer Typ LM...LUU	Ballzirkel	Hauptabmessungen und Toleranz (T)										Exzentrizität µM	Grundtragfähigkeit		Gewicht (gf)
			mm	DR	mm	D	mm	L	mm	B	B mm	D1 mm
				T μm		T μm		T μm		T μm				Dynamisches CN	Statische Co N
6	LM6LUU	4	6	0 -10	12	0 -13	35	0 -300	27	0 -300	1.1	11.5	15	323	530	16
8	LM8LUU	4	8		15		45		35		1.1	14.3		431	784	31
10	LM10LUU	4	10		19	0 -16	55		44		1.3	18		588	1100	62
12	LM12LUU	4	12		21		57		46		1.3	20		813	1570	80
13	LM13LUU	4	13		23		61		46		1.3	22		813	1570	90
16	LM16LUU	5	16		28		70		53		1.6	27		1230	2350	145
20	LM20 KNOCHEN	5	20	0 -12	32	0 -19	80		61		1.6	30.5	20	1400	2740	180
25	LM25LUU	6	25		40		112	0 -400	82	0 -400	1,85	38		1560	3140	440
30	LM30LUU	6	30		45		123		89		1,85	43		2490	5490	480
35	LM35LUU	6	35	0 -15	52	0 -22	135		99		2.1	49	25	2650	6270	795
40	LM40LUU	6	40		60		151		121		2.1	57		3430	8040	1170
50	LM50LUU	6	50		80		192		148		2.6	76,5		6080	15900	3100
60	LM60LUU	6	60	0 -20	90	0 -25	209		170		3.15	86,5	30	7550	20000	3500

Die Größeneinheit des langen Linearbewegungslagers LME-LUU gehört zum metrischen System, wodurch das Produkt häufig verwendet wird
in den europäischen Ländern wie Deutschland, Italien und anderen Regionen. Die anwendbare Toleranz des geraden Wellendurchmessers beträgt
im Allgemeinen g6. Im Vergleich zum LM-LUU sind diese beiden Serien langer Linearlager im Aufbau annähernd gleich und unterscheiden sich in den Abmessungen und Bohrungsdurchmessertoleranzen.
Technische Parameter

Nennwellendurchmesser. mm	Langer Typ LME ...LUU	Ballzirkel	Hauptabmessungen und Toleranz (T)										Exzentrizität µM	Grundtragfähigkeit		Gewicht (gf)
			mm	DR	mm	D	mm	L	mm	B	B mm	D1 mm
				T μm		T μm		T μm		T μm				Dynamisches CN	Statische Co N
8	LME8LUU	4	8	+9 -1	16	0 -9	46	0 -300	33	0 -300	1.1	15	15	421	804	40
12	LME12LUU	4	12		22	0 -11	61		45,8		1.3	21		813	1570	80
16	LME16 KNOCHEN	5	16	+11 -1	26		68		49,8		1.3	25		921	1780	115
20	LME20LUU	5	20		32	0 -13	80		61		1.6	31	17	1370	2740	180
25	LME25LUU	6	25	+13 -2	40		112	0 -400	82	0 -400	1.9	38		1570	3140	430
30	LME30LUU	6	30		47		123		104		1.9	45		2500	5490	615
40	LME40LUU	6	40	+16 -4	62	0 -15	151		121		2.2	59	20	3430	8040	1400
50	LME50LUU	6	50		75		192		155		2.7	72		6080	15900	2320
60	LME60LUU	6	60		90	0 -20	209		170		3.2	87	25	7550	20000	3920

Die lange Kugelbüchse LMB-LUU besteht aus verschiedenen Ausführungen. Der Nenndurchmesser der Welle variiert zwischen 1/4 Zoll und 2 Zoll. Im Vergleich zum Standardtyp verfügt dieses lange Produkt über eine größere Tragfähigkeit. Es kann den Bedarf an Maschinen in Amerika decken und ist daher in dieser Region häufig anzutreffen. Je nach Größe des langen Linearlagers können 3–6 Kugelreihen eingebaut werden, um ausreichend Kraft bereitzustellen und so die normale Funktion der Welle selbst und der relevanten Teile auf der Welle weiter sicherzustellen.
Technische Parameter

Nennwellendurchmesser. Zoll mm	Langer Typ LMB...LUU	Gewicht (gf)	Ballzirkel	Zoll mm
1/4 6.350	LMB4L	17.5	3*	0,2500 6,350
3/8 9,525	LMB6LUU	28	4	0,3750 9,525
1/2 12.700	LMB8LUU	80	4	0,5000 12,700
5/8 15.875	LMB10LUU	160	4	0,6250 15,875
3/4 19.050	LMB12LUU	195	5	0,7500 19,050
1 25.400	LMB16LUU	410	6	1,0000 25,400
1-1/4 31.750	LMB20LUU	820	6	1.2500 31.750
1-1/2 38.100	LMB24LUU	1250	6	1,5000 38,100
2 50.800	LMB32LUU	1350	6	2,0000 50,800

DR	Hauptabmessungen und Toleranz (T)								Exzentrizität Zoll/µm	Grundtragfähigkeit
Toleranz Zoll/µm	Zoll mm	D	Zoll mm	L	Zoll mm	B	B Zoll mm	D1 Zoll mm
		T Zoll μm		T Zoll μm		T Zoll μm				Dynamisches CN	Statische Co N
0 -.00040 0 -10	0,5000 12,700	0 -0,00050 0 - 13	1.3750 34.925	0 -0,012	1,0220 25,959	0 - 0,012	0,0390 0,992	0,4687 11,906	0,0006 15	323	530
	0,6250 15,875	0 - 0,00065 0 - 16	1,5938 40,481		1,2716 32,298		0,0390 0,992	0,5880 14,935		353	630
	0,8750 22,225		2,3750 60,325	0 -300	1,9250 48,895	0 -300	0,0459 1,168	0,8209 20,853		813	1570
	1.1250 28.575		2,8125 71,438		2.2079 56.080		0,0559 1,422	1,0590 26,899		1.230	2.350
0 -.00050 0 -12	1.2500 31.750	0 -0,00075 0 - 19	3,0937 78,581		2.3314 59.218		0,0559 1,422	1.1760 29.870	0,0008 20	1.370	2.740
	1,5625 39,688		4.2831 108.744	0 - 0,016	3.5049 89.139	0 - 0,016	0,0679 1,727	1.4687 37.306		1.570	3.140
0 -.00060 0 -15	2,0000 50,800	0 -0 .00090 0 - 22	5.0000 127.000		4.0094 101.839		0,0679 1,727	1,8859 47,904	0,0010 25	2.500	5.490
	2,3750 60,325		5,6875 144,463	0 -400	4.8236 122.519	0 -400	0,0859 2,184	2,2389 56,870		3.430	8.040
	3.0000 76.200	0 - 0,00100 0 - 25	7,7500 196,850		6.3834 162.138		0,1029 2,616	2,8379 72,085	0,0012 30	6.080	15.900

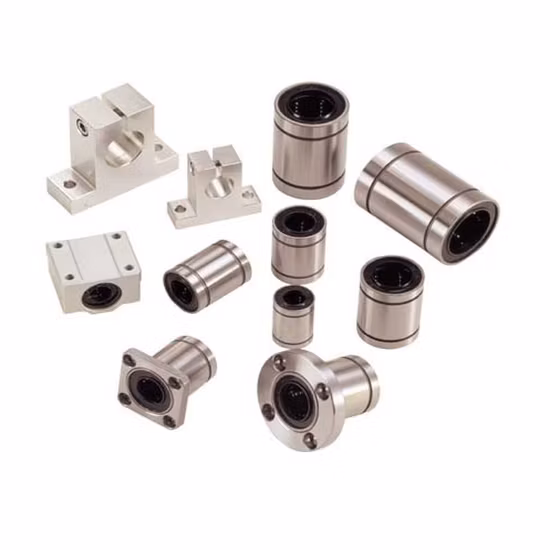

Als professioneller Standard-Linearlagerhersteller und -lieferant in China bieten wir auch einstellbare Linearlager, runde Flanschmontage-Linearlager, SC-UU-Gleitblöcke, SHF-Horizontalwellenunterstützung und vieles mehr.

Das Linearlager LM-UU wird nach den mechanischen Standards Asiens hergestellt, sodass es für den Einsatz in Asien geeignet ist. Zu den von uns angebotenen Produkten gehören viele Modelle mit entsprechenden Wellennenndurchmessern von 3 mm bis 150 mm. Sie unterscheiden sich in den Hauptabmessungen und Toleranzen, dem Grad der Exzentrizität, dem maximalen Radialspiel und der Nennlast. Daher kann dieses Linearlager für den asiatischen Markt in verschiedenen Maschinengrößen und -modellen eingesetzt werden, was zur Reduzierung der Reibung und zur Verlängerung der Lebensdauer der Geräte beiträgt.

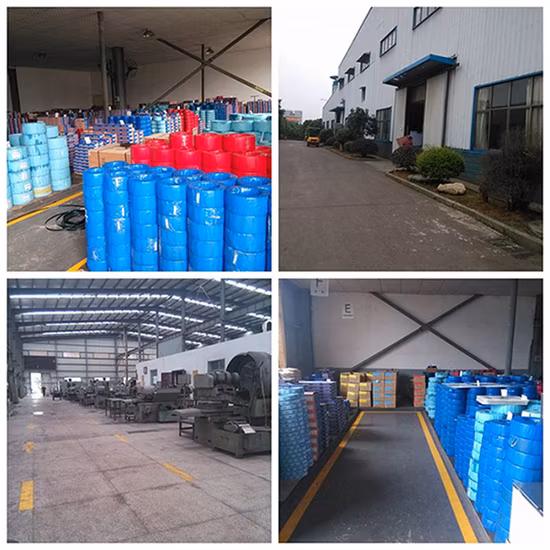

Unsere Werkstatt für Linearkugellager im Überblick:

QUALITÄTSRICHTLINIE
Vorsprung durch Technologie, kontinuierliche Verbesserung
Benchmarking, Marke schaffen

QUALITÄTSZIELE
Erstprüfungsquote des fertigen Produkts: 100 %
Kundenzufriedenheit: ≥ 95;
Null-Fehler-Lieferung der Produkte: 0 ppm
Das richtige Werkzeug für den richtigen Job. Wir arbeiten ständig hart daran, unsere „Tools“ zu verbessern, um den Markt zu erobern. Aus diesem Grund,
Produktionseffizienz und -qualität würden verbessert, der Wettbewerbsvorteil ausgebaut und die Marke gewonnen

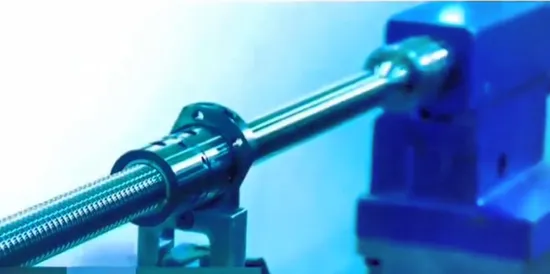

Breite Anwendung unseres Linearkugellagers zum Beispiel:

Wir haben einige Fachmessen in China und im Ausland auf einen Blick besucht:
